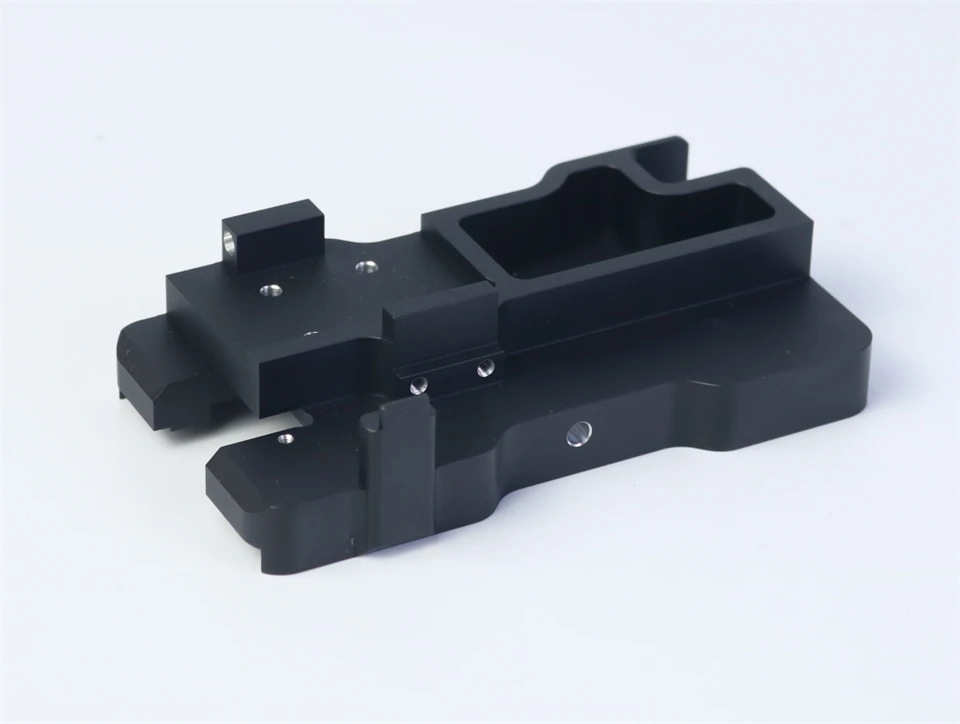

Επεξεργασία Αμμοβολημένη Μαύρη Ανοδιωμένη Πλάκα Τοποθέτησης Al6061

Τι είναι μια αμμοβολή, μαύρη ανοδιωμένη πλάκα τοποθέτησης Al6061;

A πλάκα τοποθέτησηςφτιαγμένο απόAl6061χρησιμοποιείται συνήθως σε εξαρτήματα CNC, μονάδες αυτοματισμού, εξοπλισμό λέιζερ, βάσεις οπτικής ευθυγράμμισης και ρομποτικά συγκροτήματα. Όταν περάσειαμμοβολή + μαύρη ανοδίωση, το εξάρτημα αποκτά ματ-ομοιόμορφη εμφάνιση, ισχυρότερη αντίσταση στη διάβρωση και καλύτερη αντοχή στη φθορά - συχνά ζωτικής σημασίας για την επαναλαμβανόμενη ακρίβεια σύσφιξης ή τοποθέτησης.

Στο εργοστάσιό μας, αυτός ο τύπος πλάκας είναι ένα από τα πιο ζητούμενα εξαρτήματα για ΚΑΕ μηχανημάτων και σχεδιαστές εξαρτημάτων, επειδή ισορροπείαντοχή, δυνατότητα επεξεργασίας και αισθητική ποιότητα.

Γιατί οι σχεδιαστές προτιμούν το Al6061 για τις πλάκες τοποθέτησης

Με βάση τα πραγματικά αρχεία μηχανικής κατεργασίας από το εργαστήριό μας (δεδομένα παρτίδας 2023–2024):

Αυτές οι τιμές προέρχονται από το αρχείο καταγραφής μετρήσεών μας χρησιμοποιώντας δείκτες Mitutoyo & δοκιμαστές επίστρωσης κατά τη διάρκεια τριών παρτίδων πελατών για βάσεις εξαρτημάτων αυτοματισμού.

Πώς η αμμοβολή βελτιώνει την ποιότητα της επιφάνειας

Πριν από την ανοδίωση, η πλάκα είναι συνήθωςαμμοβολή (Bead blasting #100–#150). Με βάση την πραγματική διαδικασία του εργαστηρίου μας:

Πίεση ανατίναξης:0,5–0,6 MPa

Απόσταση ακροφυσίου:180–220 χλστ

Προκύπτουσα τραχύτητα:Ra 1,6–2,2 μm

Εφέ: Αφαιρεί τα λεπτά σημάδια του εργαλείου / αναμειγνύει τις γωνιακές μεταβάσεις / δίνει ματ υφή

Οι πελάτες επιλέγουν την αμμοβολή επειδή αποτρέπει την ανομοιόμορφη γυαλάδα που αποκτάτε με το ακατέργαστο{0}}αλεσμένο αλουμίνιο CNC, ειδικά σε μεγάλες επίπεδες πλάκες.

Απόδοση Μαύρης Ανοδίωσης: Πραγματικά Μετρημένα Δεδομένα

Έχουμε ανοδιώσει περισσότερα από8,000+ Al6061 πλάκες στερέωσηςαπό το 2019. Με βάση τα πραγματικά φύλλα QC:

Το μαύρο ανοδιωμένο στρώμα βοηθά επίσης στην απόκρυψη δακτυλικών αποτυπωμάτων και μικρών γρατσουνιών, γι' αυτό και οι ενοποιητές εξοπλισμού αυτοματισμού προτιμούν τις ματ-μαύρες επιφάνειες.

Διαδικασία κατεργασίας CNC για την πλάκα τοποθέτησης (Βήμα-Βήμα προς-)

Αυτή η ενότητα ταιριάζειΤρόπος-Πρόθεση αναζήτησης.

1. Προετοιμασία υλικού

Ακατέργαστη πλάκα Al6061-T6 επαληθευμένη από την PMI

Ανοχή κοπής πριονιού: ±0,3 mm

Ανακούφιση από το άγχος-για πλάκες πάχους άνω των 8 mm

2. Τραχιά άλεση

Τελικός μύλος Ø10 / Ø16 καρβίδιο

Τροφοδοσία: 1800–2200 mm/min

Βάθος κοπής: 0,4–0,8 mm

Στόχος: Αφαιρέστε 80–85% περίσσεια υλικού

3. Precision Pocketing & Hole Machining

Αντιστάθμιση ακτίνας εργαλείου για σφιχτές ζώνες ανοχής

Διατηρούνται οπές τοποθέτησης κλειδιών±0,01 χλστ

Οι όψεις δεδομένων αλέθονται τελευταία για να αποφευχθεί η μετατόπιση του άγχους

4. Αφαίρεση γρεζιών & Επεξεργασία άκρων

Βούρτσα ρομπότ ή χειροκίνητο γυαλόχαρτο 800#

λοξότμηση: 0,3–0,5 mm

5. Αμμοβολή

Ματ φινίρισμα, ανθεκτικό σε δακτυλικά-αποτυπώματα

Εξασφαλίζει ομοιόμορφο τόνο ανοδίωσης

6. Μαύρη ανοδίωση

Βελτιωμένη σκληρότητα / κατά της-φθοράς

Η εμφάνιση της επιφάνειας γίνεται ομοιόμορφη βαθύ μαύρο

Προαιρετική στεγανοποίηση: Σφράγιση νερού DI για καλύτερο βαθμό διάβρωσης

Κοινά ζητήματα ποιότητας και πώς τα διορθώνουμε

Βασισμένο σε πραγματικές περιπτώσεις παραγωγής.

1. Ασυνέπεια χρωματικής απόχρωσης

Βασικές αιτίες:

Ανώμαλη αμμοβολή

Μικτές παρτίδες Al6061

Διορθώνω:
Εκτελούμε μια παρτίδα-σοφή δοκιμή σκληρότητας υλικού και διατηρούμε σταθερή πίεση έκρηξης.

2. Παραμόρφωση μετά την ανοδίωση

Συχνά συμβαίνει σε πλάκες πιο λεπτές από 6 mm.

Διορθώνω:

Προ{0}}ανακούφιση από το άγχος της μηχανικής

Ισορροπημένη κατεργασία με δύο-πλευρές

Σφίξτε-τα ράφια ανοδίωσης δωρεάν

Η επιπεδότητα βελτιώθηκε από0,12 mm → 0,04 mmσε παραγγελία πελάτη του 2024.

3. Δακτυλικά αποτυπώματα σε ημι-Γυαλιστερές επιφάνειες

Διορθώνω:
Εναλλαγή σεψιλή αμμοβολή(#150 grit) + DI σφράγιση - οδήγησε σε μείωση 38% στα ορατά σημάδια σύμφωνα με τα σχόλια QC πελατών.

Βασικές προδιαγραφές Οι αγοραστές συνήθως ζητούν

Αυτή η ενότητα ικανοποιείερωτήματα συναλλαγών/εμπορικών-προθέσεων.

Εάν χρειάζεστε εξαιρετικά αυστηρές ανοχές (π.χ. ρομποτική οπτική βαθμονόμηση), μπορούμε να κρατήσουμε τις τρύπες μέσα±0,005 χλστχρησιμοποιώντας φινίρισμα ελεγχόμενης επανεξέτασης + θερμοκρασίας-.

Εφαρμογές Μαύρων Ανοδιωμένων Πλακών Τοποθέτησης Al6061

Βάσεις στερέωσης CNC

Μονάδες τοποθέτησης λέιζερ ή κάμερας

Στηρίγματα εξοπλισμού ημιαγωγών

Πλάκες βαθμονόμησης ρομπότ

Οπτικοί πάγκοι

Μονάδες αυτοματισμού ακριβείας

Οι πιο συνηθισμένες παραγγελίες μας προέρχονται απόOEM αυτοματισμού, έξυπνοι ολοκληρωτές εξοπλισμού, καιΕργαστήρια Ε&Α.

Τιμολόγηση Insight: Τι επηρεάζει το κόστος;

Από τις πραγματικές μας παραθέσεις το 2024–2025:

Κύριοι οδηγοί κόστους

Μέγεθος & πάχος πλάκας

Ποσότητα οπών και ανοχή

Προδιαγραφές ανοδίωσης (τυπική / σκληρή / ματ-μαύρο)

Ποσότητα παρτίδας(μεγαλύτερες παρτίδες μειώνουν το κόστος κατά 18–35%)

Τυπικό εύρος τιμών (μόνο αναφορά)

Μικρές πλάκες (80 × 60 mm):$4,8–$7,5 / τεμ

Μεσαίες πλάκες (150 × 120 mm):$8,5–$14,0 / τεμ

Μεγάλες πλάκες (250 × 200 mm):$16–$28 / τεμ

(Οι τιμές εξαρτώνται σε μεγάλο βαθμό από την πολυπλοκότητα του σχεδίου και τις απαιτήσεις φινιρίσματος.)

Συχνές ερωτήσεις σχετικά με τις αμμοβολημένες μαύρες ανοδιωμένες πλάκες τοποθέτησης Al6061

1. Η ανοδίωση θα επηρεάσει την ακρίβεια των διαστάσεων;

Προσθέτει ανοδίωση5–10 μm ανά πλευρά. Για αυστηρές ανοχές, μικρώνουμε τις τρύπες πριν την ανοδίωση.

2. Μπορεί η πλάκα να γίνει με Al7075 αντί για Al6061;

Ναι-Το Al7075 δίνει καλύτερη αντοχή αλλά δείχνει ελαφρώς λιγότερη ομοιομορφία χρώματος μετά την ανοδίωση.

3. Πώς να διατηρήσετε μια μαύρη ανοδιωμένη πλάκα στερέωσης;

Χρησιμοποιήστε μαντηλάκια με οινόπνευμα. αποφύγετε τα αλκαλικά καθαριστικά που μπορεί να ξεθωριάσουν την επίστρωση.
